8mm弯式储能连接器的基础知识分享

一、什么是8mm弯式储能连接器？

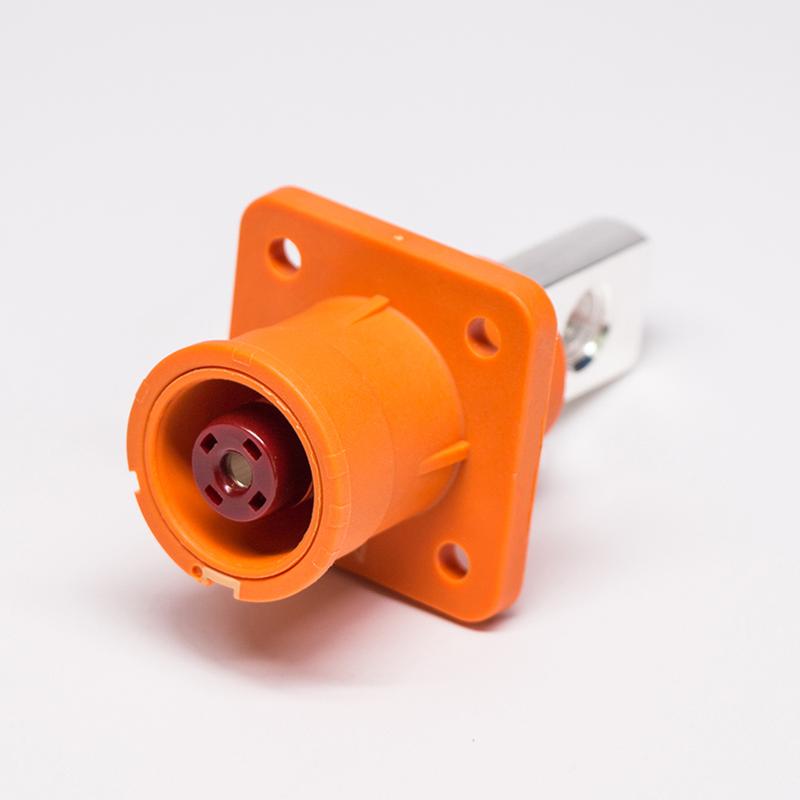

8mm弯式储能连接器是一种专为储能系统（如电池模组、电池簇、储能柜等）设计的大电流连接器。其名称中的“8mm”通常指连接器插针或插孔的直径为8毫米，这一尺寸决定了其载流能力，一般可支持100A至300A甚至更高的电流。“弯式”则指连接器的出线方向与插合方向呈90度直角，便于在狭窄空间内布线，减少电缆弯曲半径，优化走线布局。

二、核心结构与材料

典型的8mm弯式储能连接器由以下部分组成：

• 插头与插座：采用高导电率铜合金（如紫铜）作为导体，表面镀银或镀镍，以降低接触电阻、防止氧化。
• 绝缘外壳：通常采用热塑性工程塑料（如PBT、PA66），具备优异的耐高温、耐候性和阻燃性（UL94 V-0）。
• 密封件：橡胶O型圈或硅胶密封圈，提供IP67/IP68防护等级，防尘防水。
• 锁紧机构：螺纹锁紧、卡口式或推拉式，确保在振动环境下连接可靠。
• 弯式出线结构：内部导体采用90度弯折设计，外部外壳也呈L型，使电缆从侧面垂直引出。

三、关键技术参数

| 参数 | 典型值 |
|------|--------|
| 额定电压 | 1000V DC / 1500V DC |
| 额定电流 | 100A~300A（取决于线径和散热） |
| 接触电阻 | ≤0.5mΩ |
| 绝缘电阻 | ≥5000MΩ |
| 耐压 | 3000V AC/分钟 |
| 防护等级 | IP67/IP68 |
| 插拔寿命 | ≥500次 |
| 工作温度 | -40℃~+125℃ |
| 阻燃等级 | UL94 V-0 |

四、8mm弯式 vs 直式：有何优势？

1. 节省空间：弯式连接器在设备内部可紧贴面板安装，电缆垂直引出，避免与相邻部件干涉。
2. 改善布线：在电池簇或储能柜中，电缆走向往往需要直角转弯，弯式连接器直接集成90度转向，减少电缆弯折应力，延长线缆寿命。
3. 降低高度：对于高度受限的机架或电池包，弯式设计可降低整体高度，便于安装和维护。

五、典型应用场景

• 电池储能系统（BESS）：连接电池模组与高压箱、PCS（储能变流器）。
• 电动汽车充电桩：大功率直流快充的内部连接。
• 工业电源与UPS：高电流传输场合。
• 轨道交通与船舶：需要抗振动、高可靠性的电力连接。

六、选型与使用注意事项

1. 电流匹配：根据实际工作电流选择合适线径，8mm连接器通常配用35mm²~95mm²电缆。
2. 电压等级：确保连接器额定电压高于系统最大电压，如1500V系统需选1500V等级。
3. 防误插：选择带机械防呆设计的产品，避免正负极误插。
4. 安装扭矩：锁紧时需按说明书要求扭矩拧紧，过松导致接触不良，过紧损坏螺纹。
5. 定期维护：检查密封圈老化、接触件氧化，及时清洁或更换。

七、

8mm弯式储能连接器凭借其大电流承载能力、直角出线设计和优异的防护性能，已成为储能系统中不可或缺的关键部件。正确选型、规范安装与定期维护，能有效提升系统安全性与使用寿命。希望本篇基础知识分享能帮助您更好地理解和应用这一连接器。
